ГОСРЕЕСТР
Артикул:
m-113956
Характеристики
Внесен в ГосРеестр
—
Да
Мин. частота (кГц)
—
1000
Макс. частота (ГГц)
—
18
Количество портов
—
1
Динамический диапазон
—
110 дБ
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

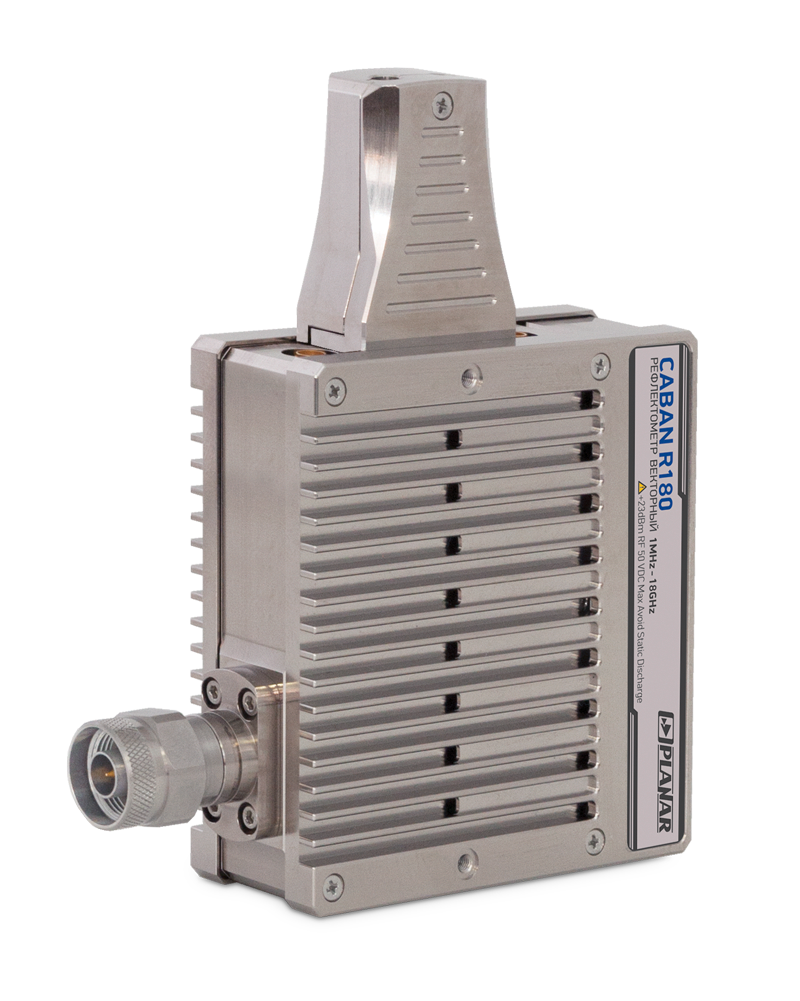

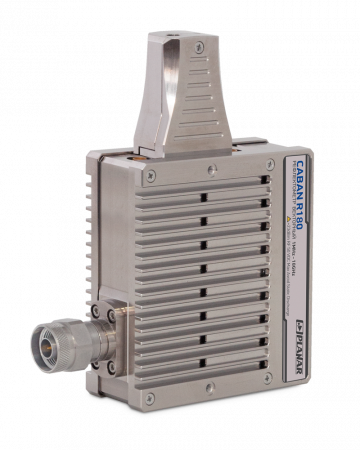

Векторные рефлектометры серии CABAN - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения, потерь в кабеле.
Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
- Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
- Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
- Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

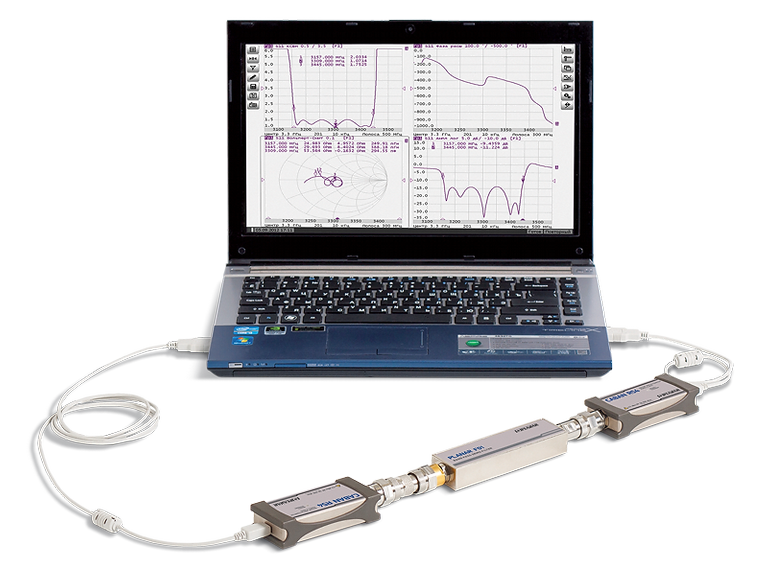

- Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, |S21|, |S12|, S22 параметров.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
1000 |
|
Макс. частота (ГГц)
|
18 |
|
Количество портов
|
1 |
|
Динамический диапазон
|
110 дБ |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Максимальная выходная мощность
|
-15 ... 0 дБм |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
| Диапазон рабочих частот | от 1 МГц до 18 ГГц |
| Динамический диапазон не менее | 110 дБ (<6 ГГц)/ 94 дБ (>6 ГГц) |
| Выходная мощность | -15 до 0 дБ/мВт |
| Минимальный шаг установки частоты | 50 Гц |
| Время измерения на одной частоте | 100 мкс |
| Импеданс | 50 Ом |
| Число портов | 1, тип N, вилка* |
| Измеряемые параметры | S11 |
| потери в кабеле | |
| S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров) | |
| Питание | от интерфейса USB (требуется внешний источник питания) |
| Диапазон рабочих температур | от -10 °С до +50 °С |
| Размеры | 126х97х36 мм |
| Вес | 0,5 кг |
