Токовый пробник SIGLENT CP6030A представляет собой высокоточный измерительный инструмент, разработанный для работы с токами до 30 ампер в высокочастотных электрических цепях. Он предназначен для использования с осциллографами и другими измерительными приборами, поддерживающими BNC-интерфейс, и обеспечивает высокую точность и стабильность при исследовании как постоянных, так и переменных токов. Этот пробник идеально подходит для лабораторий, инжиниринговых задач и тестирования в области электроники, особенно там, где требуется высокая скорость отклика и точная регистрация токовых сигналов.
Одним из ключевых достоинств CP6030A является его ширина полосы пропускания в 100 МГц. Это позволяет ему точно фиксировать быстрые переходные процессы и работать в условиях высокой частоты без искажений сигнала. Время нарастания менее 3,5 наносекунд подчеркивает его способность мгновенно реагировать на изменения в токе, что особенно важно при диагностике импульсных нагрузок, работы с цифровыми схемами и векторной электроникой. Благодаря минимальной чувствительности в 0,001 ампера пробник способен улавливать даже самые слабые токи, что делает его крайне полезным при анализе утечек или микросигналов в цепях.
Устройство демонстрирует исключительную точность измерений с погрешностью всего 1%, что гарантирует достоверность данных при любом уровне тока. В зависимости от нужд пользователя может быть выбран один из двух коэффициентов трансформации — 1 В/А или 0,1 В/А — что обеспечивает гибкость в измерениях и возможность подстраиваться под конкретные задачи. Максимальный диаметр проводника, который можно охватить пробником, составляет 5 миллиметров, что позволяет использовать его с большинством стандартных кабелей и шин.
Соединительный кабель длиной 1 метр с BNC-разъемом «мама» облегчает подключение к измерительному оборудованию, обеспечивая стабильную передачу сигнала без потерь. Таким образом, SIGLENT CP6030A представляет собой не просто токовый пробник, а мощный инструмент для профессионального анализа токов с высокой точностью, надежностью и скоростью.

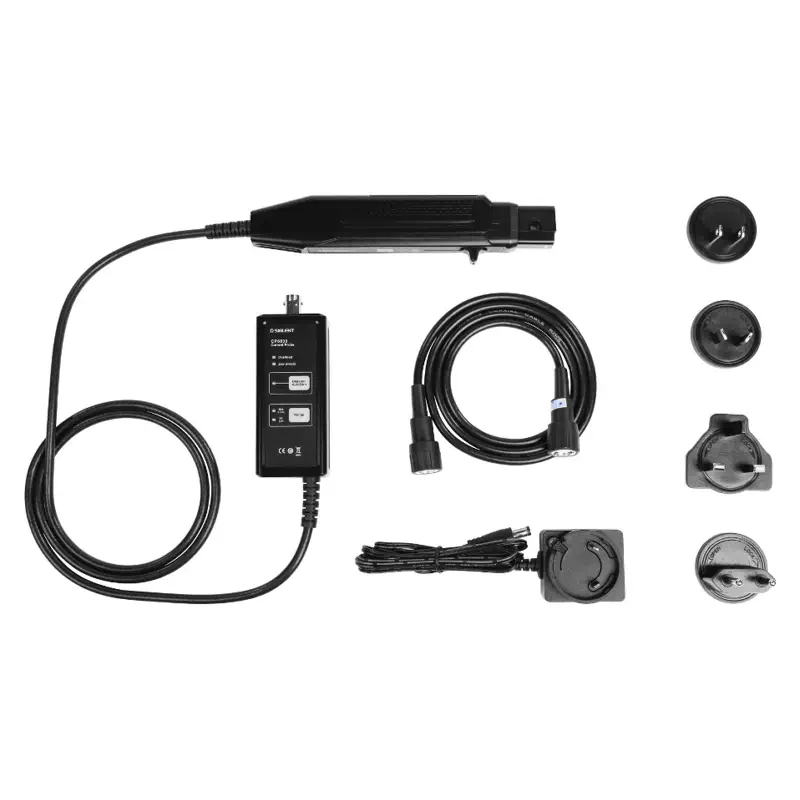

- Пробник токовый CP6030A - 1 шт.
- Адаптер питания 12 В - 1 шт.
- Кабель BNC male-male - 1 шт.
| Полоса пропускания | 0 (DC) ... 100 МГц |
| Время нарастания | < 3,5 нс |
| Максимальный ток | 30 Aскз (AC) |
| Коэффициент трансформации | 1 В/А, 0,1 В/А |
| Минимальная чувствительность | 0,001 A |
| Погрешность | ± 1 % |
| Максимальный размер проводника | 5 мм |
| Особенности | токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) без разрыва цепи. Длина соед. кабеля 1 м (коннектор BNC- «мама»), макс. пост. ток 50 Aпик, установка нуля (DC-zero). Питание от сетевого адаптера ±12 В пост./ 1 А. Выносное подключение к осциллографам с входом BNC при помощи штатного кабеля BNC-BNC («папа-папа», 1м). Макс. рабочее напряжение 300 В кат I, масса 255 гр. Для выполнения измерений на интегральных платах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве. |
