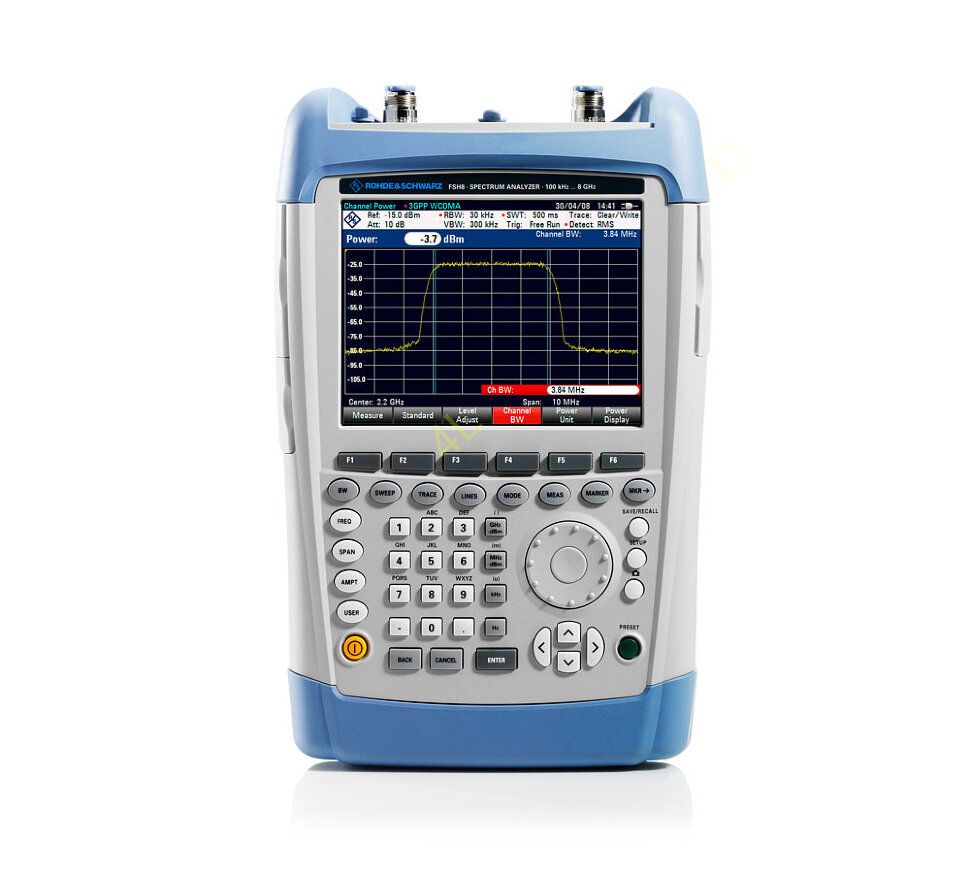

Анализатор спектра Rohde & Schwarz FSH4 (FSH4.14) с предусилителем, следящим генератором

Анализатор спектра Rohde & Schwarz FSH4 (FSH4.14) представляет собой современный портативный прибор, предназначенный для измерения и анализа частотных характеристик различных радиочастотных сигналов. Благодаря широкому диапазону частот от 9 кГц до 3,6 ГГц, он охватывает практически все основные области применения — от низкочастотных промышленных и бытовых устройств до высокочастотных систем беспроводной связи и радиопередающих комплексов. Его использование допускается на территории России, что подтверждается включением прибора в Государственный реестр средств измерений под номером 41876-09.

Одной из ключевых особенностей модели FSH4.14 является встроенный предусилитель, который позволяет значительно повысить чувствительность устройства при измерении слабых сигналов. Это особенно важно при анализе радиошумов и слабом уровне входного сигнала. Средний уровень собственных шумов при использовании предусилителя достигает впечатляющих значений — до -163 дБмВт (типичное значение), что делает прибор чрезвычайно эффективным при работе в условиях низкого уровня сигнала.

Наличие следящего генератора в составе устройства расширяет его функциональность, позволяя производить измерения параметров пассивных и активных радиочастотных компонентов, таких как фильтры, антенны, усилители и прочие элементы РЧ-цепей. Это позволяет проводить не только спектральный анализ, но и полноценную диагностику компонентов и систем в реальном времени.

Высокая точность воспроизведения частоты — до 2,5 × 10⁻⁶ — обеспечивает надежность и стабильность измерений даже при длительной работе. Максимальная полоса демодуляции в 20 МГц позволяет анализировать широкополосные сигналы, включая современные цифровые модуляции и сигналы радиосетей нового поколения. Фазовый шум на уровне менее -120 дБн (1 Гц), а номинально — до -127 дБн (1 Гц), гарантирует высокую чистоту спектра, что особенно критично при работе с чувствительной аппаратурой.

Погрешность измерения уровня сигнала менее 1 дБ свидетельствует о высокой точности и стабильности результатов измерений. А цветной ЖК-дисплей диагональю 6,5 дюйма с VGA-разрешением обеспечивает удобный визуальный контроль за спектром сигнала, даже при работе в полевых условиях или в условиях ограниченной освещённости. Все эти характеристики делают Rohde & Schwarz FSH4.14 универсальным и надежным инструментом для специалистов в области радиочастотной диагностики и измерений.
